四探针法中探针间距的控制是确保测量精度的关键因素，具体方法如下：

一、探针间距的标准化设计

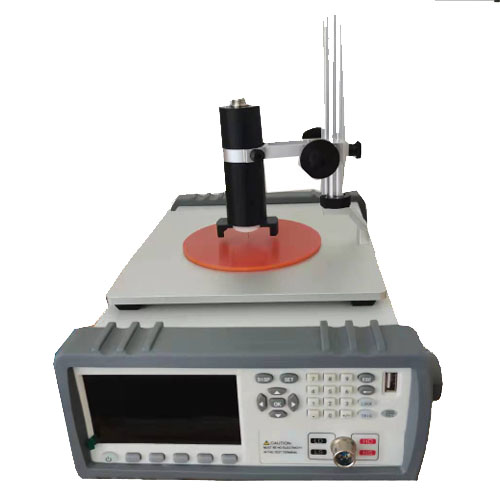

‌固定间距探针‌：常规四探针仪采用直线排列的探针组，间距通常为1mm（如硅片测试）或0.5~1.5mm（半导体材料），制造时通过精密机械加工保证间距误差≤±1%。

‌可调间距探针‌：部分设备配备微调机构，允许用户根据样品厚度调整间距（如薄膜测试需缩小至0.1mm），并通过千分尺或激光测距仪校准。

二、间距控制的实践要点

‌样品匹配原则‌：

对于半无限大样品（如晶圆），探针间距需小于样品最小尺寸的1/20，避免边缘效应干扰。

薄膜样品要求厚度与间距比（t/s）≤0.4，否则需引入修正系数（如C=4.532）。

‌接触压力控制‌：

使用弹簧加载机构保持探针压力0.5~1N，压力过大会导致间距变形（如银薄膜测试中压力增加7%会使电阻率上升7%）。

软质材料（如有机半导体）建议采用镀金探针减少压痕。

三、校准与验证方法

‌标准电阻片校准‌：通过已知电阻率的标准样品（如硅标样）验证间距准确性，若实测值与理论值偏差>1%，需重新调整探针位置。

‌重复性测试‌：在样品表面压痕10组以上，测量实际间距并计算标准偏差，要求σ≤0.01mm。

四、特殊场景的间距优化

‌微区测量‌：采用方形四探针（间距可调至0.1mm）或双电测法，消除不等距误差。

‌高阻材料‌：增大间距至5mm以减少漏电流影响，同时需配合静电屏蔽装置。

通过上述方法，四探针法可确保探针间距的精确控制，典型应用如硅片电阻率测量误差可控制在±0.5%以内。
